系統介紹：
DJ-6213B土壤水分廓線監測系統可以迅速、精確、可靠的測量土壤剖面的體積含水量。適用于農業生產、林業、生態監測、城市綠化、地質、高校、科研等方面。土壤水分監測對于污染環境生態恢復、旱情和澇情監測和防范等方面都起到很大的作用。
系統概述：土壤水分監測系統是一款針對不同層次的土壤水分含量狀態進行動態觀測的土壤濕度監測的設備，利用土壤水分傳感器來獲取專業的土壤水分數據，并通過無線傳輸?shù)娇刂破脚_，為作物苗情、蟲情、水分狀況的監測提供數據支持。
系統特點：
同時測量不同深度土壤水分，4層或者6層土壤水分可選
安裝簡單，無需挖掘剖面
系統容量大，一套系統可以兼容多達幾十個水分廓線監測
使用操作方便
可以通過無線傳輸查看數據、可以接入云平臺（可選）
測量參數：
土壤水分
可擴展測量參數：
土壤CO2，氣象參數等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 技術參數 | 圖片 |
CPU | ARM Cortex M4，運行頻率144MHz |
|
內存 | 30MB數據存儲，80MB CPU驅動程序，2MB操作系統 | |
時鐘精度 | ±1分/月； | |
USB Micro B接口 | 直接連到電腦，2.0全速，12Mpbs | |
RS232接口 | 連接RS232通訊設備或串口傳感器 | |
電池端子對（-BAT+） | 連接12V電源輸入或用于UPS模式給蓄電池充電； | |
充電端子對（-CHG+） | 連接16-32V直流電源轉換器或12V或24V太陽能板（10W） | |
功耗@12VDC | 1.5mA（睡眠），5mA（1HZ掃描），23mA | |
最優模擬量精度 | ±(0.04% 讀數 ±3 μV), 0° to 40°C | |
最優有效分辨率 | 23 nV (量程±34 mV, 差分反轉測量 50/60 Hz fN1) | |
工作溫度 | 工作溫度：-40℃to+70℃ | |
外形尺寸 | 14.0 x 7.6 x 5.1 cm （5.5 x 3.0 x 2.0 英寸） | |
重量 | 242g |

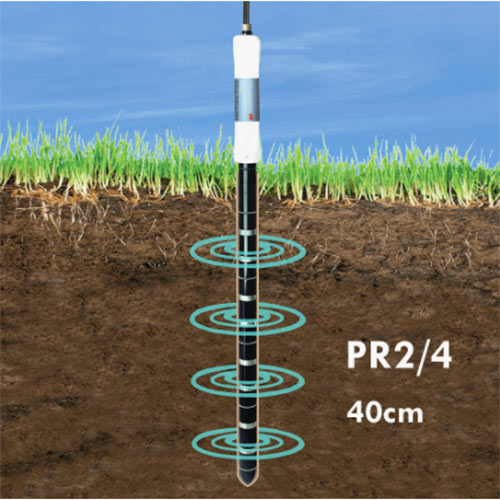

PR2/4和PR2/6 | 照片 | |
測量 | 土壤體積含水量 |
|
準確性 | ± 0.04 米3.m-3(4%)針對土壤特定校準 | |
土壤水分測量范圍 | 完全精度超過：0 至 0.4 m3.m-3 | |
全量程：0至1.0 m3.m-3 | ||
鹽度范圍 | 50 至 400 mS.m-1（孔隙水電導率） | |
溫度范圍 | 全精度范圍：0 至 40°C | |
功率 | 模擬：5.5-15 V，PR2/6： ~120 mA （1s PR2/4）： ~80 mA （1s） | |
SDI-12：功耗 <60 V DC 時為 12 mA 休眠電流 2 V DC，時為 <12 mA | ||
環境 | IP67（安裝在接入管中時） | |
尺寸和重量 | PR2/6:長度1350mm，PR2/4:長度750mm 直徑均為25.4mm，PR2/6重1.2公斤，PR2/4重0.8公斤 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
